低压电流互感器选型及应用中若干注意事项

发布时间:2016年05月21日    浏览量:1512 次

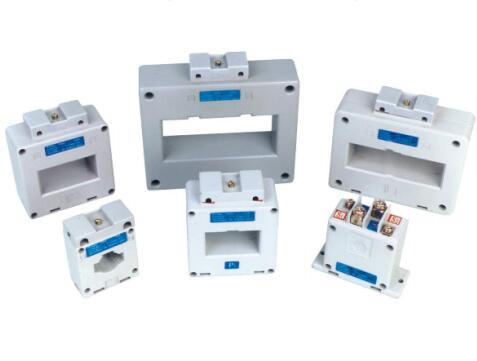

  低压电流互感器一般指:用于1KV以下,36V以上交流电流互感器;较为常见的为LMZ(含LMZJ)系列,LMK(含BH)系列,SDH系列,LQZ系列,AKH系列等,常用于0.5kv,0.66kv等电压等级,精度为0.5级,0.5s级,0.2级,0.2s级等,一次输入为20~6000A二次输出为1A或5A,适用于测量或保护。

  1、根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印,以防窃电。

  2、工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h;

  3、 根据被测电流大小,选定额定电流比,一般选用被测电流是额定电流的2/3;

  4、产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;

  5、 测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的电流互感器;

  6、 注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
