试论零序电流互感器在安装过程的若干事项

发布时间:2016年05月19日    浏览量:1333 次

上海约瑟互感器本着理论结合实践的原则,近阶段对零序电流互感器的实际安装方法和问题进行了讨论,使一线工作人员收益非浅;讨论结果总结如下:

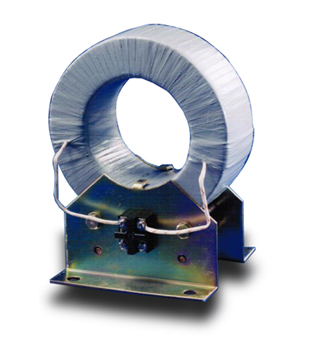

零序电流互感器为单匝穿心式电流互感器,一般用与电力保护设备如:小电流接地选线装置,微机消谐装置等配套使用。在电力系统产生零序接地电流时与继电保护装置或信号配合使用,使装置元件动作,实现保护或监控。

当电路中发生触电或漏电故障时,互感器二次侧输出零序电流,使所接二次线路上的设备保护动作(切断电源,报警等等)。
整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。

开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。
