小议电压互感器分类-约瑟互感器

发布时间:2016年05月17日    浏览量:1020 次

 电压互感器与变压器很相似,一般用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。

电压互感器:简称PT或VT(Potential transformer ,Voltage transformer);

上海约瑟互感器,根据电压互感器在实际应用和理论的范围,总结了如下分类,以下每种分类的出发点不一样,依据条件不一样:

⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式;35kV以上则制成户外式。

⑵按相数可分为单相和三相式,35kV及以上不能制成三相式。

⑶按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。

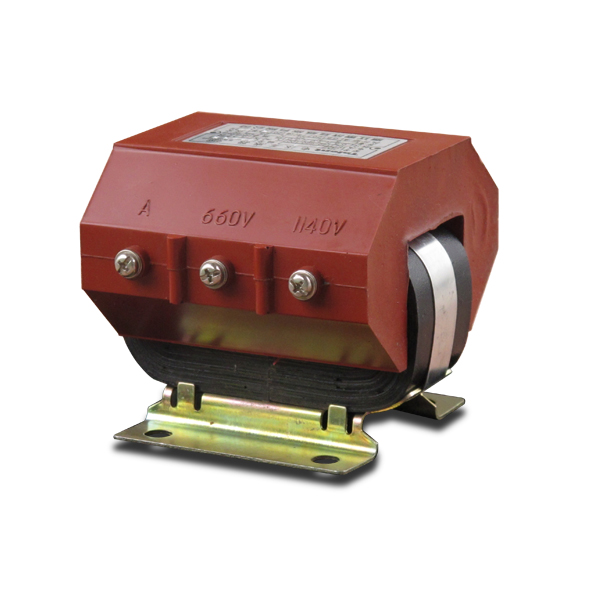

⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感绝缘性能较好,可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。

⑸按工作原理划分,还可分为电磁式电压互感器,电容式电压互感器和电子式电压互感器。
