关于电流互感器的检定方法

发布时间:2016年04月28日    浏览量:1812 次

  约瑟互感器变比精度很高,一般比国内外高等级电流、电压表的精度高很多,因此不能用仪表直接测出精度误差。在实际计量检定工作中,其检定方法是制作一个更高精度的标准互感器,与被试互感器一次串接同时工作,然后用互感器校验仪测出两台互感器二次产生电流(或电压)相互抵消后的差值电流(或电压),作为被试互感器的误差。
参照下面电流互感器检定原理示意图。


电流互感器变比相同的标准互感器,与被试互感器一次串联,二次对接,二次电流相互抵消残留的差电流用毫安表测出,与二次电流比较,计算出被试互感器的误差。校验仪是一个非常复杂的组合仪表,但它测试的是两个互感器的误差值,因此不需要很高的精度,国家规程规定1.0~2.5级都可以。计量检定的精度等级主要取决于标准互感器的精度,按规定要高出被测互感器两个精度等级,例如,检定0.2级互感器,标准互感器至少应为0.05级,检定0.1级互感器,标准互感器至少应为0.02级。

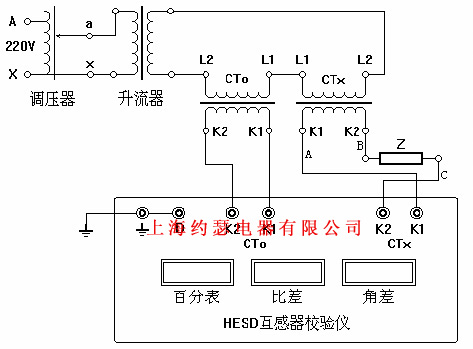

电流互感器检定实际接线图:

图中:
1、调压器和升流器用来产生互感器的工作电流;
2、CTx为被测互感器,CTo为标准互感器,一次串接,二次进互感器校验仪,校验仪对两个二次电流进行比较,测试它们之间的误差和相角,即比差、角差;
3、Z为负载箱,用于模拟被测互感器实际工作状态。

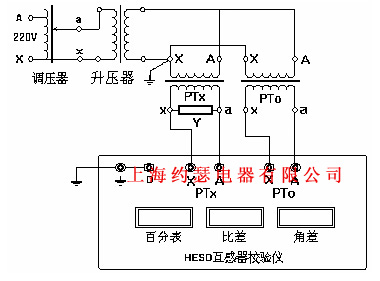

电压互感器检定接线图:

图中:
1、调压器和升压器用来产生互感器的工作电压;
2、PTx为被测互感器,PTo为标准互感器,一次并联加压,二次进互感器校验仪,校验仪对两个二次电压T行比较,测试它们之间的误差和相角,即比差、角差;
3、Y为负载箱,用于模拟被测电压互感器实际工作状态
